Nödvändig teknik för elektriska installationer

Kunskap värd att veta gällande isolationstestare

Isolationstestare är avgörande för att säkerställa säkerheten och pålitligheten hos elektriska installationer. Denna teknologi används inte bara vid idrifttagning utan fungerar även som ett effektivt verktyg för förebyggande underhåll, vilket möjliggör tidig diagnos och åtgärd vid isolationsfel.

Vad är en isolationstestare?

En isolationstestare är ett instrument som används för att mäta isolationsresistansen i elektriska installationer. Genom att applicera en lämplig testspänning kan man utvärdera kvaliteten på isolationsmaterialet och identifiera potentiella fel som kan ha uppstått under produktion, transport eller installation.

Varför är det så viktigt?

Isolationstestaren spelar en kritisk roll vid säkerställandet av elektriska installationers integritet. Testet genomförs på en spänningslös anläggning och innan förbrukarna ansluts för att undvika skador och fel på isolationsmaterialet. Dess användningsområde sträcker sig från förebyggande underhåll till identifiering av fel efter olyckor, vilket möjliggör noggrann felsökning och lokalisering.

Olika testobjekt

Isolationstester utförs huvudsakligen på två huvudtyper av testobjekt:

Korttidstest för installationskablar:
Snabba tester ger stabila resultat inom några millisekunder till sekunder. Denna metod passar för elinstallationer i bostäder, kontor och industri, där kapacitansen är försumbar. Resultat tolkas omedelbart som "OK" eller "icke OK".

Långtidstest för installationer med hög kapacitans och absorption:

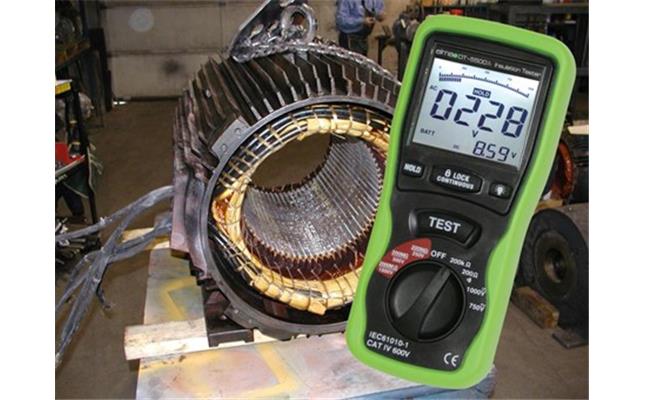

Efter påtryckt testspänning byggs en laddning upp under en längre tid, särskilt relevant för långa distributionskablar och motor- och generatorlindningar. Innan testet måste installationen göras spänningslös, och eventuell kapacitans måste laddas ur. Valet av en isolationstestare med automatisk urladdning är viktigt för att undvika farliga situationer med hög kapacitans i långa matningskablar. Vid höga spänningstester i spänningslöst tillstånd är det viktigt att notera att installationen ändå kan påverkas av en hög och potentiellt farlig DC-spänning under test, vilket kräver att testspänningen påtrycks tillräckligt länge för att stabilisera resultatet. Temperaturen och föroreningar på isolationsmaterialet kan också påverka isolationsresistansen och bör beaktas vid förebyggande underhåll över tid.

Urval av testtyper

Isolationstest: Snabbt test av mindre installationskablar, visar isolationsresistansen direkt, vanligtvis som ">999MΩ" eller "OL."

PI (Polarization Index) och DAR (Dielectric Absorption Ratio) Analys: Tidsbaserade tester som mäter förändringar i isolationsresistansen över tid. PI fokuserar på absorptionsströmmen, medan DAR använder ett 60-sekunderstest för isolationsmaterial med låg absorption.

DD (Dielektrisk urladdning) test: Mäter avpolariseringsströmmen och kapacitiv urladdning efter test för att identifiera defekta lager i isolationsmaterial med flera lager.

Guard/Mantelterminal: Används vid mätning av mycket höga isolationsresistanser för att eliminera små ytströmmar genom anslutning av en guard-kabel.

Elma Instruments

Utforska Elma Instruments breda utbud av isolationstestare och el mätutrustning på deras hemsida. Från enkla varianter till mer avancerade och digitala instrument. De erbjuder säkerhet och professionell funktionalitet.

Kontakta dem för att hitta den bästa lösningen för dina behov och säkerställ pålitligheten hos dina elektriska installationer idag!
