3D mätning: En historia

Hur uppstod 3D mätning?

Vad är 3D mätning och vad kommer det ifrån? TBMX som har en lång erfarenhet av just 3D mätning förklara vad detta innebär och varför det är så viktigt för industrin.

Vad kommer 3D mätning ifrån?

3D-skannar eller som man också kallar det nu för tiden, 3D-mätning har faktiskt använts sedan början av 1990-talet. Målet med 3D mätning är att digitalisera ett analogt föremål till tredimensionella punkter som representerar verkligheten.

De första modellerna som användes för 3D mätning var väldigt primitiva men gav faktiskt samma slutresultat som dagens 3D mätningsutrustning, tredimensionella punkter med X, Y och Z-koordinater. De första maskinerna skulle man kunna säga var i princip som en CNC-fräs. Detta för att de rörde sig i sina tre axlar. Men istället för att använda sig utav ett fräshuvud fäste man ett instrument som var extremt tryckkänsligt. Detta tryckkänsliga huvud registrerade sedan föremålets position varje gång den mötte motstånd. 3D-skanning eller 3D mätning fortsatte att fungera på detta sätt och blev såklart snabbare och säkrare, men krävde också att objektet låg ner innan maskinen kunde mäta detta.

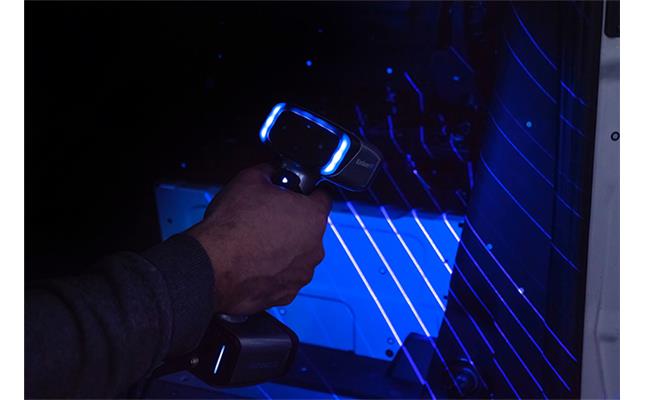

Efter ett tag utvecklades tekniken så pass mycket att 3D mätningsmaskiner började använda optiska instrument för att registrera Z-axeln. Detta möjliggjorde att man kunde läsa in en hel linje av punkter. Detta tekniska förlopp fungerar såhär: När en laser lyser på objektet registreras den från en vinkel av en kamera. När linjen sedan böjer sig över föremålet registreras också Z-måttet på flera punkter samtidigt.

Traditionellt sätt används mätbord och stora mätstationer som var fastmonterade och tog mycket plats. Detta kunde också vara stora rum som endast hade syftet att vara en plats där du utförde 3D mätning. Dessa platser tog ett stort utrymme men garanterade en stabil miljö där föremål kan monteras och inte röra sig i förhållande till 3D-skannern. Dagens teknologi eliminerar dock behovet av att ha ett fast monterat mätbord eller ett helt rum dedikerat för 3D mätning.

Vad är användningsområden för 3D mätning?

Det finns egentligen två huvudsakliga områden för 3D mätning, dessa är såklart mätningar samt reverse engineering. TBMX har som mål att tidseffektivt leverera ett mätresultat som ger kunden rätt möjligheter att uppnå kvalitet på sin legotillverkning på kortast möjliga tid.
